■系统结构 FY-JICS300分布式智能诱导通风系统以网络为基础,由个各系统控制器通过现场总线分别连接智能诱导风机、数字量输入输出模块等各种智能终端设备,实现各部分协调工作和数据共享,完成自动诱导通风控制和信息管理功能,是一套分层分布式诱导通风系统。

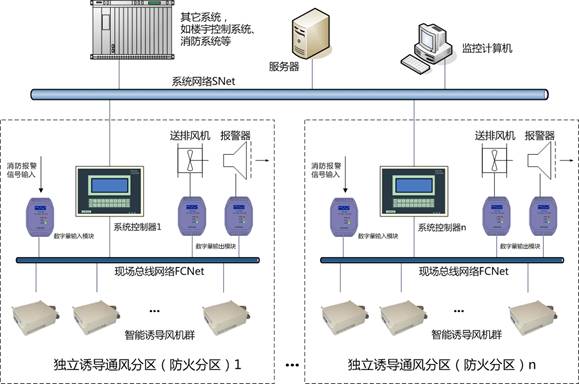

■FY-JICS300分布式智能诱导通风系统结构图
FY-JICS300分布式智能诱导通风系统具有二层网络结构,自上而下分别是系统网络SNet、现场监控网络FCNet,不同网络适应不同层次和不同规模的控制和管理任务。SNet采用工业现场总线网络,通过五类FTP双绞线或光纤可以连接多个独立的诱导通风分区(防火分区),可以与其它系统如操作站、楼宇控制系统及编程设备等的互连,系统网络框图中操作站为网络计算机,完成系统监控及参数下载。FCNet采用实时现场监控网络,通过五类FTP双绞线或无线连接诱导通风系统控制器、智能诱导风机控制模块以及数字量输入输出模块。
本系统可连接数字量输入输出设备,数字量输入信号(DI信号)可为楼宇消防系统提供接口,在消防系统在发生火警时通过此接口通知本系统启动紧急停机程序。数字量输出信号用于控制外部受控设备,如送排风机、报警器等。
FY-JICS300分布式智能诱导通风系统采用网络化和开放性设计思想,支持Modbus、OPC等多种标准协议,可与楼宇控制系统进行无缝结合,构成更为强大的系统。
|
