WRF系列屋顶式通风装置由脊瓦、排水槽、托架、墙架、围板、保温阀板、泛水板、检修门、防鸟网等部件组成，属自然通风形式，各部件均由钢板模压成型，并经表面防腐处理后进行组合而成，该装置结构采用自然通风流线形进行精心设计，具有结构简单、重量轻、安装方便、不用维护、外形美观等特点，无须用动力能达到良好的通风效果。

该装置广泛应用于电力、冶金、机械、石化、轻工、电子、造纸等工厂的各种热量产生而需排放的车间自然通风。

本公司通过吸收国内外同类产品的先进技术和长期积累通风系统优化丰富经验开发的WRF系列屋顶式通风装置，根据不同使用条件开展流体机理研究，不断改进装置通风效率，使装置结构更加合理，通风效果更加明显，是理想的节能型通风装置。

WRF系列屋顶式通风装置结构形式

二、WRF系列屋顶式通风装置结构形式

WRF系列屋顶式通风装置根据喉口尺寸分6种合格，即1500、2000、2500、3000、4000、5000mm。新的流线形设计改变了传统的多边形设计结构，使其呈最佳的空气流动状态(流量系数大)，同时能更好地承受大气压力(风速)和缩小装置的结构尺寸

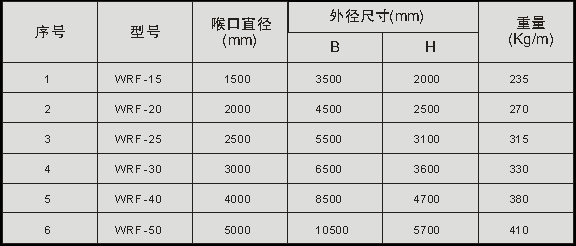

三、WRF系列屋顶式风机装置示意图及外形尺寸

其它部件供货时提供详图

注：风荷载为1200Pa。

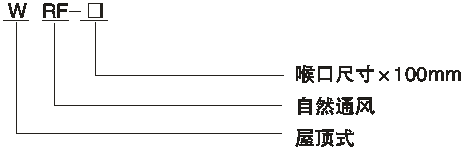

五、WRF系列屋顶式通风装置型号表示方法
