一、概述
    GDF型系列离心管道风机，系本公司吸取国外先进技术的基础上加以改进制成的新型产品，具有结构紧凑、安装方便(可直接与风管连接)、运行平稳、噪声低等特点，是九十年代填补国内空白替代进口的产品。

二、风机用途
    该风机可广泛使用于宾馆、商场、医院、影剧院、歌舞厅、礼堂、大专院校和科研单位，以及工业与民用建筑内的通风换气。

三、风机结构特征
    GDF系列离心管道风机叶轮全部采用镀锌板材料，叶片形式为前向圆弧型，前、后盘均采用模压成型，并经静、动平衡校验，运转平稳可靠，空气动力性能组织良好。
    机壳、电机支座均采用镀锌板模压成型，点焊装配，结构合理，紧凑，外观美观。
    电机采用单支承外转子电机，叶轮固定于电机外壳，电机固定在电机支座上，支座固定在加强机壳板上，由电机外转子旋转，直接驱动叶轮。

四、使用条件
    输送气体种类：空气和其它不自燃的、对人类无害的，对钢材无腐蚀的气体。
    气体内杂质：气体内不允许有粘性物质，所含的尘土及硬质颗粒物不大于120mg/m3。
    气体温度：-20℃～80℃。

五、设计选用说明
    该系列管道风机属前向多翼型离心风机，在相同风量、风压情况下，其噪声比轴流风机低15-20dB(A)。
本系列风机的风量、风压、噪声等参数是根据许多工程实际需要而提出的，广泛适用于公共场所的送、排风系统。
    当被输送低温空气有可能造成机壳和管道外表面结露时，应设计保温层。
    风机的噪声是在额定风量、风压未接风管时距进风口一米处测得的平均值，如配有进、排风管，则噪声将有所衰减，对于噪声要求较高的场合，应在进、排风管道上配消声弯头或消声器。
    风机配用单相(或三相)电机，电源接线图放置在风机电源接线盒内。
    风机运行时振动小，一般不需要采取减振措施。若设计认为有必要，可在风机支撑处加减振橡胶或减振弹簧。

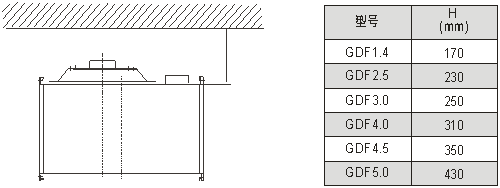

    安装风机时必须考虑好风机与屋顶的距离，便于维护保养时拆卸方便，不同机号与屋顶的距离详见下面图表：
