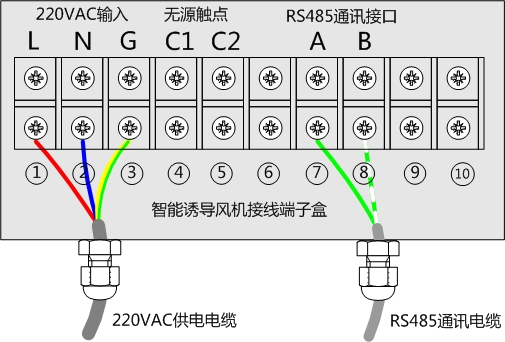

图2  智能诱导风机（端子盒）接线示意图

集中控制柜接线
      为了方便用户工程施工，可提供集中控制柜，集中控制柜集系统监控、开关量输入输出（包括消防信号输入、诱导风机供电电源输出及主送排风机控制信号输出）以及直流配电等功能于一体，并将部分工程接线汇集到一个控制箱内。它包含集中控制器、数字量输入输出模块、开关电源等设备。其电路原理及外部接线如图3所示。

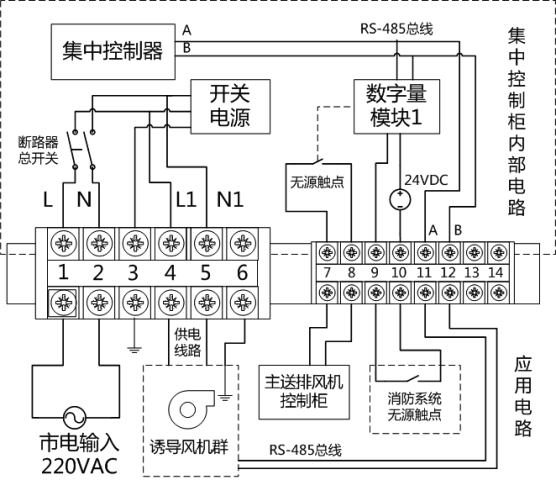

                                 图3 集中控制柜电路原理及外部接线示意图
